HY-XF2-4集成校验系统

2021-03-19
136 次


产品概述

可靠的计量方案,稳定的计量单元,有效克服皮带内应力,形成皮带张力互补,构成置信的高精度计量。多单元在线比对校验,无需停产,确保长期计量稳定性。

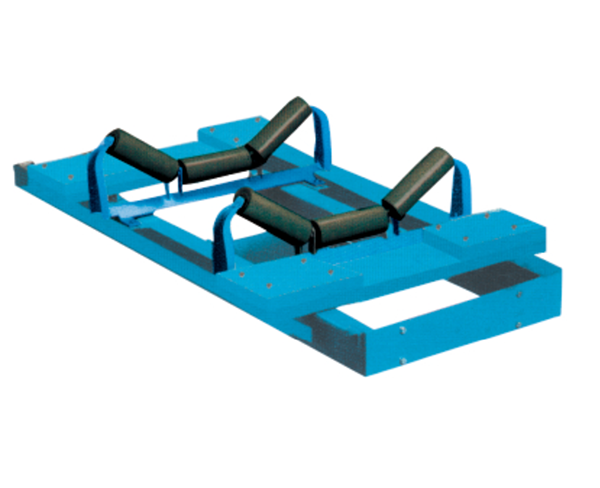

承载器结构特征

全悬浮式结构,无支点、无可移动件、维护量小。

单元组件结构,安装方便快捷。

矩形方钢材料,刚性强、无变形、零点稳定性好。

抗测向力、抗水平分力,有效减少了皮带跑偏和物料偏载对系统精度的影响。四只高精度传感器,受偏载影响小、平稳、计量精度高。

二组计量托辊、运输简便,适合不同规格的皮带运输机。

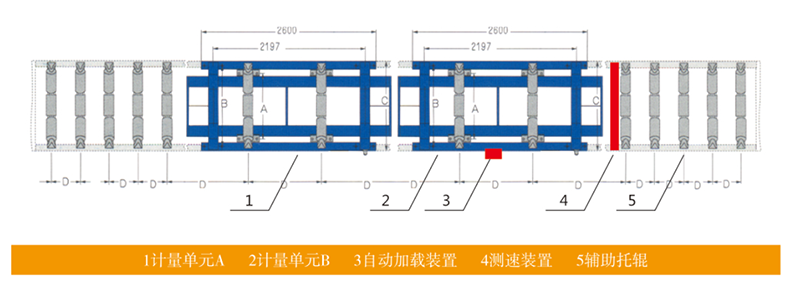

现场工艺方案






工作原理



系统在输送散料皮带机上安装2个单元性能相同的电子皮带秤,在输送物料过程中,调整到相同的误差范围, 2个单元皮带秤自动比对,调节到-定的范围误差之内,-标准载荷(OP, )自动加在其中- -单元秤体. ,运行N整圈后将2个单元的采样称重结果进行比对、运算得出(OP) ,并与标准载荷的采样计算值()比较得出检验系数K= 2/P ,用同样的K值修正2个单元,瞬时流量自动比对,如超出允许误差,系统将自动报警,瞬时流量采用集中显示,形成多单元计量系统。
